Installation av golvvärme och handdukstork i badrum i Midsommarkransen

Installation av golvvärme och handdukstork i badrum i Midsommarkransen genomfördes i samband med en uppdatering av ett äldre våtrum i lägenhet. Behovet gällde jämnare värme över klinkergolvet, bättre torkmöjlighet för handdukar och en lösning som fick plats i ett kompakt badrum där befintliga rördragningar och fall mot golvbrunn behövde behållas.

Så byggdes värmesystemet in i ett mindre badrum

Arbetet inleddes med kontrollmätning av golvytan, som uppgick till 5,8 m², samt genomgång av underlagets skick. Det äldre klinkergolvet och tidigare ytskikt avlägsnades ned till bärande skiva där nivåerna kontrollerades mot golvbrunnen. I ett mindre badrum blev bygghöjden avgörande. Därför valdes elektrisk golvvärme i lågbyggande utförande, anpassad för ingjutning i avjämningsmassa med begränsad skikttjocklek. Slingorna lades så att fria ytor för WC-stol, kommod och duschvägg hölls rena, samtidigt som värmen drogs fram där man faktiskt gick barfota.

Underlag, fall och infästningar

Underlaget primades och justerades innan värmekabeln fixerades med rätt c/c-avstånd för att undvika kalla partier. Särskild hänsyn togs runt golvbrunnen, där fallet behövde ligga kvar utan att värmekabeln kom för nära brunnen eller klämringen. Avjämningen utfördes i ett tunt men sammanhängande skikt, cirka 12 till 15 mm över högsta punkt, så att kablarna täcktes helt och ytan blev tillräckligt stabil för nytt klinker. Efter härdning kontrollerades planhet och lutning ännu en gång innan tätskiktsarbetet fortsatte.

El och våtrum enligt rätt regler

Golvvärmen anslöts via separat termostat med golvgivare placerad i skyddsrör, vilket gjorde framtida byte möjligt utan att golvet behövde öppnas. Elinstallationen anpassades till badrummets befintliga matning och utfördes med hänsyn till Elsäkerhetsverket och BBR. Tätskiktsarbetet och återställningen av vägg- och golvytor utfördes enligt GVK:s branschregler, med noggrann tätning vid rörgenomföringar och anslutning mot golvbrunn. Den lösningen var viktig eftersom både ny handdukstork och justering av anslutningspunkter krävde exakta genomföringar i vägg.

Montering av handdukstork och återställning av ytskikt

Handdukstorken monterades på en fri väggyta intill duschdelen där avståndet till våtzon, dörrsväng och övrig inredning först kontrollerades. Modellen som sattes upp var eldriven och valdes för att ge värme även när övriga system inte belastades. Kabeldragningen doldes så långt det var möjligt för ett renare intryck. Vägginfästningarna sattes i förstärkt underlag och tätades omsorgsfullt för att inte bryta våtrummets skydd i onödan. Efter montering fogades klinkergolvet med en fog anpassad för golvvärme, och silikon lades i övergångar mot vägg och fasta detaljer.

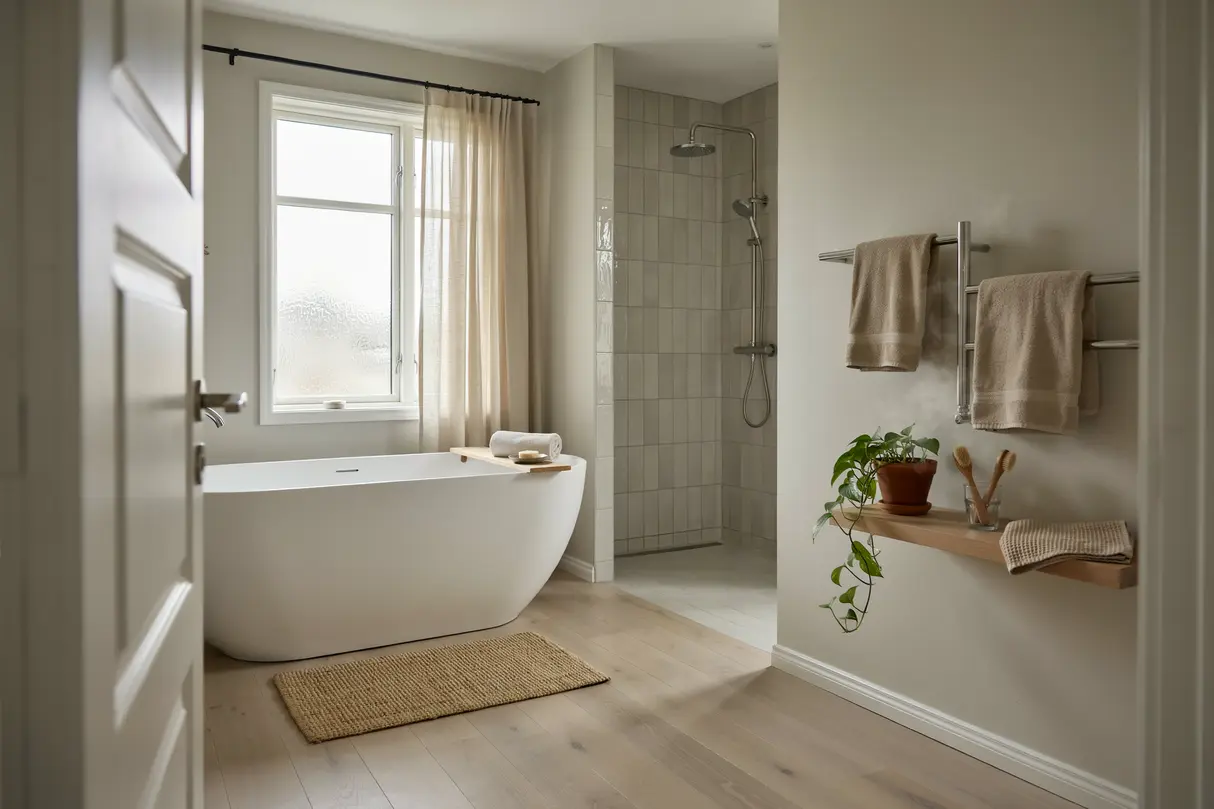

Resultatet efter färdig installation

När badrummet togs i bruk gav golvvärmen en jämnare temperatur över hela gångytan, särskilt mellan entré, handfat och duschplats där kalla zoner tidigare hade märkts tydligt. Handdukstorken gav snabbare torkning och frigjorde plats som annars togs upp av lösa ställningar. Helheten blev mer sammanhållen eftersom installationerna byggdes in utan att dominera rummet visuellt. I ett badrum av den här storleken gjorde just de små måttanpassningarna stor skillnad.

1. 1
   Rivning och kontroll av underlaget

   Befintligt golv togs bort, underlaget rensades och nivåerna mot golvbrunn mättes upp. Bygghöjd, fall och placering för fast inredning fastställdes innan ny konstruktion byggdes upp.

2. 2
   Förläggning av golvvärme och montering av handdukstork

   Värmekabel och givarrör lades ut enligt ritad dragning, täcktes med avjämningsmassa och fick härda innan tätskikt och klinker monterades. Handdukstorken sattes därefter på förberedd vägg med tätade genomföringar.

3. 3
   Slutkontroll och färdigställande

   Efter fogning, silikonering och inkoppling provades termostat, golvgivare och handdukstork. Ytorna städades av och badrummet lämnades klart för bruk efter rekommenderad torktid.
