I ett bostadshus i Årstadal i Liljeholmen anlitades vi för att byta en läckande golvvärmeshunt och därefter balansera samtliga slingor. Felet yttrade sig som återkommande tryckfall och ojämn golvtemperatur i flera rum. Uppdraget omfattade isolering av systemet, demontering av den gamla shunten, installation av ny shunt med tillhörande ventiler och mätare, noggrann spolning och avluftning, tryckprovning samt injustering av flöden per slinga.

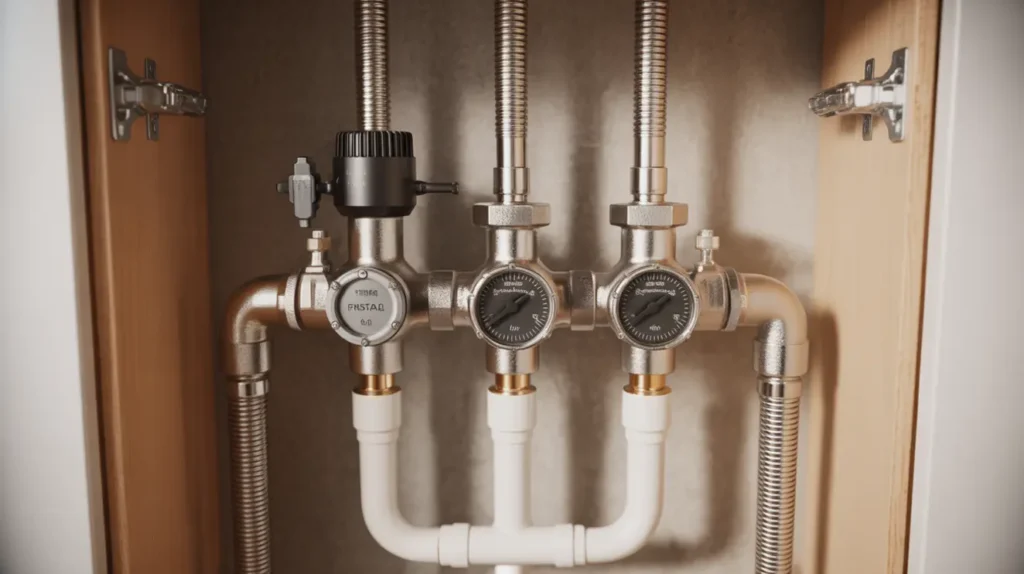

Arbetet påbörjades med att stänga av och plugga framledning och retur vid fördelarskåpet, täcka golv och närliggande ytor samt tömma golvvärmekretsen via avtappningsventil. Den befintliga shunten visade korrosionsangrepp vid blandningsventilen och svettläckage i ett gängat säte. Vi bytte hela shuntpaketet och monterade nya avstängningsventiler, backventil, smutsfilter, injusteringsventil och två termometrar för fram och retur. Anslutningar mot kopparstam utfördes med presskopplingar, mot PEX-slingor med klämringskopplingar och stödhylsor. Alla gängade förband tätades med lin och pasta, och nya packningar användes i flänsade delar. Systemet spolades tills klar vattenfärg erhölls, fylldes med rent vatten och avluftades vid varje slinga samt i högpunkter. Därefter tryckprovades anläggningen till 6 bar under 60 minuter utan tryckfall. Installationen utfördes enligt gällande praxis i AMA VVS & Kyl.
Med samtliga ställdon öppna genomförde vi injustering av slingorna via fördelarens flödesmätare. Flöden sattes utifrån respektive rums area, rörlängd och ytskikt, exempelvis 1,5 l/min i vardagsrum mot fasad och 0,8–1,0 l/min i sovrum. Shuntens börvärde begränsades för att ge cirka 30–32 grader framledning, med separat notering för klinkerytor i hall. Vi verifierade drift genom att mäta temperaturfall mellan fram och retur, målvärde 5–7 grader vid normal last, och använde IR-kamera för att kontrollera jämn värmespridning och identifiera eventuella kalla zoner vid ytterväggar. Efter uppvärmningsfas gjordes en finjustering av två slingor som låg under målvärde. Fördelarskåpet märktes med rumsbeteckning och inställt flöde per slinga, och du fick en enkel driftjournal med startvärden och råd för säsongsanpassning. Arbetsområdet städades och skydd täckningar togs bort.
Om du planerar byte av shunt eller injustering av golvvärme i Årstadal eller övriga Liljeholmen, kontakta oss för ett platsbesök där vi går igenom din anläggning och föreslår rätt åtgärder.
